Стапки на освежување на ESL и перформанси на прикажување

Основното ограничување

Електронските етикети на полица работат под физичко ограничување што никаков маркетинг не може да го прикрие:електрофоретските честички се движат низ вискозната течност, а вискозната течност се спротивставува на движењето. Ниту едно софтверско ажурирање нема да го реши ова.

Стапката на освежување на ESL-обично300ms до 2000msза ажурирање на цел екран-се појавува директно од времето потребно за наелектризираните титаниум диоксид и саѓи честичките да мигрираат низ јаглеводородниот растворувач под применето електрично поле. Честичките наидуваат на сили на влечење (Стоукс влече, ако го сакате техничкиот термин, математиката зад неа е помалку важна отколку практичниот ефект: честичките забавуваат во густата течност). Тие комуницираат електростатски со соседните честички. Тие се прилепуваат на ѕидовите на капсулата по подолг одмор.

Секоја милисекунда од времето на освежување рефлектира вистински молекуларни-настани што се случуваат во милиони микрокапсули истовремено. Оние кои доаѓаат од LCD или OLED позадина треба целосно да го напуштат тој ментален модел. Ова не се дисплеи кои „скенираат“ пиксели со електрони. Тоа се електрохемиски системи кои физички ја преместуваат материјата.

Возење бранови форми: каде инженерството се среќава со електрохемијата

Навозен брановиден облике местото каде што напорите за оптимизација најинтензивно се концентрираат. Тоа е напонска-временска секвенца што мора да постигне четири цели истовремено: да се избрише претходната слика, да се активираат слабите честички, да се воспостави референтна сива скала и да се напише новата слика-сето тоа додека се минимизира потрошувачката на енергија, артефактите со духови и вкупното времетраење на освежувањето.

Бришењедоаѓа на прво место. Екранот ги придвижува сите пиксели до униформа оптичка состојба, обично бела. Зошто да се мачам? Бидејќи EPD честичките покажуваат однесување зависно од патеката-. Пиксел кој преминува од црно во сиво следи различна траекторија од оној што преминува од бело во сиво. Ова стана очигледно за време на раните распоредувања кога клиентите се пожалија на неконзистентно прикажување на сиви тонови. Бришењето ги принудува сите пиксели на заедничка почетна точка, елиминирајќи ја зависноста од почетните услови.

Активирањеследи-висок-наизменичен напон со висока фреквенција (±15V на 50-100Hz) што ги осцилира честичките помеѓу оптичките екстреми. Овој процес ги тресе лабавите честички кои станале удобни. Честичките кои останале неподвижни развиваат зголемена површинска адхезија на ѕидовите на капсулата и соседните честички. Тестирањето го открива оптималното времетраење на активирањето со анализа на точката на флексија на осветленоста-наспроти-временската крива - точниот момент кога подвижноста на честичките достигнува максимална одзивност. Одете пократки и слабите честички остануваат зад себе. Одете подолго и моќта се троши.

Потоа доаѓареферентна основање на сиви тонови. Екранот создава униформа бела референтна состојба бидејќи прецизноста на EPD сивото скалило критично зависи од започнувањето од позната оптичка основна линија. Имено, вметнувањето на краток интервал на нула-напон по оваа фаза ја подобрува последователната конзистентност на сивата скала. На честичките им е потребен момент да се стабилизираат пред да бидат замолени да ги погодат прецизните средни позиции.

Конечно,пишување слики. Специфичните напони и времетраење на пикселите ги придвижуваат честичките до целните позиции. Сивата скала од 16-ниво бара прецизна контрола на вертикалната дистрибуција на честичките во секоја микрокапсула - честичките на горната површина произведуваат бело, на дното произведуваат црно, а средните позиции произведуваат сиви.

Туркање кон 300 ms

Колку брзо можат ESL системите всушност да одат? Демонстрираше агресивна оптимизација на брановиНамалување од 180 msво времетраењето на фазата на активирање иНамалување од 120 msво референтна сива фаза. Овие придобивки доаѓаат од неколку техники рафинирани во повеќе циклуси на распоредување.

Анализа на точката на флексијаовозможува следење на-оптичкиот одговор во реално време наместо користење фиксни времиња на активирање.Намалување на префрлување на поларитетоте важно затоа што менувањето на поларитетот на напонот генерира тековни скокови и троши енергија-секвенционирање операции за да се минимизираат овие транзиции. Истратешко вметнување на 0V интервалиго искористува моментумот на честичките, овозможувајќи континуирана миграција без трошење на електрична енергија.

Се чини дека теоретскиот минимум за тековната-генерација EPD материјали е приближно200 msза прифатлив квалитет на сликата. Некои панели се притиснати до 180ms во контролирани услови, но деградацијата на квалитетот станува забележлива. Пробивањето на оваа бариера ќе бара иновација во материјалите, а не умност на брановите.

Режими на освежување: Брзина-Квалитет-Трилема на духови

Секое освежување на ESL вклучува неизбежна три-замена. Ниту еден инженеринг не може да го избегне; може само да се избере кои компромиси да се прифатат. Искуството со распоредување низ опкружувањата за малопродажба на намирници, електроника и аптеки донесе силни заклучоци за тоа кога да се користи секој режим.

Глобално освежување (режим GC16)

Ова е целосно ресетирање-750-2000 msцрно-бело-црно трепкање кое ја принудува секоја честичка низ целосни миграциски циклуси. Изгледа драматично, клиентите понекогаш прашуваат дали етикетите не функционираат, но тоа е единствениот режим што целосно ги елиминира акумулираните позициски грешки.

Глобалното освежување е неопходно по продолжени секвенци на делумно освежување, кога се прикажуваат слики со висока-верност или кога визуелно непристојно е создавање духови. Еден ланец на намирници првично се спротивстави на „грдото трепкање“ и се обиде да изврши чисто делумни ажурирања. Три недели подоцна, нивните промотивни етикети беа речиси нечитливи. Тие сега вршат глобално освежување секоја вечер за време на затворени часови.

Делумно освежување

Делумното освежување ги ажурира само пикселите што се разликуваат помеѓу рамки, завршувајќи250-500 ms. Заштедата на време е значителна-покажуваат мерењата70% намалување на моќностана типични ажурирања на цените-но постои компромис.

Непроменетите пиксели не добиваат движечки напон. Нивните честички постепено се сместуваат во сè постабилни конфигурации. Стабилно звучи добро додека некој не сфати дека стабилно значи и неподвижен. По 5-10 делумно циклуси на освежување, артефактите со духови стануваат видливи. Овој праг варира во зависност од производителот; некои панели толерираат 15 циклуси, други покажуваат проблеми по 6. Единствениот сигурен пристап е дисциплинирана периодична глобална интерсперзија на освежување.

Брзо освежување (ДУ режим)

Режим на директно ажурирањецелосно ја жртвува способноста за сиви тонови. Секој пиксел е бинарен-црн или бел, ништо помеѓу. Ова овозможува120-250 msажурирања со еден блиц, но рабовите на текстот изгледаат како алијас и сликите не доаѓаат предвид.

За цените-само ESL апликациите што прикажуваат нумерички знаци, режимот DU често го претставува слаткото место. Тестот-страна до{3}}во продавница за електроника за широка потрошувачка откри дека клиентите не можеле да ги разликуваат цените на DU-од рендерираните цени на GC16 на нормални растојанија на гледање. Заштедите на енергија беа значителни.

А2 режим на анимација

На80-120 ms, режимот А2 се приближува до -способните стапки на освежување на видеото. Се користи за демонстрации на производи и интерактивни апликации за киоск.

Но, компромисите се сериозни. Духовите се акумулираат брзо. Контрастот се намалува. Ситните детали исчезнуваат по неколку циклуси. Еден клиент сакаше анимирана промотивна содржина на етикети на полиците-технички возможна со A2, но деградацијата на квалитетот на сликата по 30 секунди го направи тоа непрактично. Овој режим постои за внесување пенкало и кратки демонстрации, а не за производство на ESL.

Избор на вистинскиот режим

Како да изберете? Искрено, типот на содржина обично одлучува наместо вас. Фотографските слики бараат GC16; цифрите на цените можат да користат DU. Фреквенцијата на ажурирање го поместува балансот-ретките ажурирања во корист на квалитетот, честите ажурирања во корист на брзината. И без оглед на примарниот режим, глобалното освежување мора да се случува во дефинирани интервали. Нема бегање од проблемот со акумулација на духови.

Прикажи ги параметрите за изведба

Сооднос на контраст

Стапките на контраст на EPD обично се движат од8:1 до 15:1, со премиум панели кои достигнуваат20:1. Споредувањето со спецификациите на LCD (1000:1+) е погрешно.

Контрастот на EPD се мери под амбиентално осветлување-реалните услови кога клиентите читаат етикети на полиците. LCD-контрастот се урива при висока амбиентална светлина; Контрастот на ЕПД се подобрува. Мерењата на читливост на ESL во околини на продавници со 800+ лукс надземно осветлување покажуваат дека блиските LCD екрани се целосно измиени.

Баркод скенери треба некаде наоколуКонтраст од 6:1за веродостојно читање-го тестиравме ова на повеќе модели на скенери. Секој комерцијален ESL што го измеривме лесно ја брише оваа лента, што значи дека ласерските скенери можат да ги читаат бар-кодовите директно од електронскиот екран без проблеми.

Резолуција и густина на пиксели

ESL густина на пиксели (100-150 DPI) одразува намерен инженерски избор, а не технолошко ограничување. За поголема резолуција потребни се повеќе пиксели, а за секој од нив е потребно индивидуално возење-зголемување на времето на освежување, потрошувачката на енергија и цената на компонентите.

Некои клиенти побараа 200+ DPI прикази. На прашањето за растојанието на гледање, одговорот секогаш бил над 50 см. На тоа растојание, 100 DPI обезбедува соодветна читливост на текстот. Преку-одредувањето резолуција троши ресурси без видлива корист.

Способност за боја

Стандарден црно- и- ESLостанува работна сила: најбрзо освежување (300 ms), најниска моќност, најголема доверливост. Ефективно се справува со 90% од апликациите за прикажување цени.

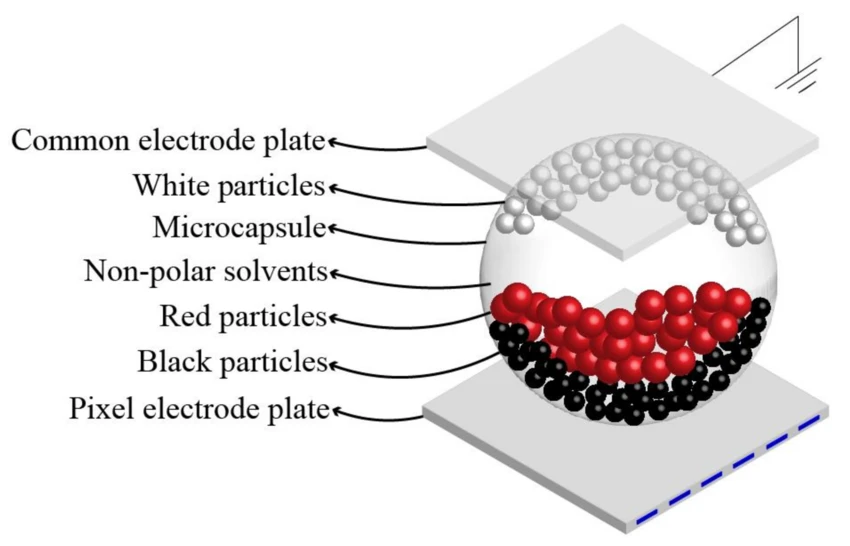

Четири-системи за бојакористењето на технологијата E Ink Spectra 3100 овозможува симултан црно/бел/црвен/жолт приказ. Корисно за-специфични акцентни бои на брендот, но времето на освежување се продолжува понатаму.

Целосни-панели во бојакористењето на технологијата ACeP Gallery може да произведе фотографски слики. Системот на цијан-магента-жолта-бели честички е навистина импресивен-фотографиите на производите прикажани на овие панели често се претпоставува дека се печатени. Но1500ms+ пати на освежувањеи значително повисоките трошоци ја ограничуваат примената на случаи на премиум употреба каде визуелното влијание го оправдува трошокот.

Кога станува збор за бојата, секогаш се поставува прашањето дали дополнителната информациска вредност го оправдува ударот за освежување на времето, моќноста и единечната цена. Девет од десет пати, монохроматски ја завршува работата.

Духови: Постојаниот артефакт

Духовите не е дефект што треба да се елиминира. Тоа е суштинска карактеристика на електрофоретската технологија која бара управување.Секој што ветува бесплатни перформанси за духови-на EPD или погрешно ја претставува технологијата или продава панели што се освежуваат доволно бавно за да го сокријат проблемот.

Од каде доаѓа духот

Три механизми придонесуваат.Нецелосна миграција на честички-честичките не успеваат да стигнат до предвидените позиции поради недоволно времетраење на возење или напон.Распределба на преостанатиот полнеж-нерамномерна акумулација на полнеж на ѕидовите на капсулата што влијае на последователното движење на честичките. Ихистереза ​​на адхезија на честички-честичките кои останале неподвижни развиваат зголемена површинска адхезија.

Потрошено е значително време за карактеризирање на однесувањето на духови кај различни производители на панели. Варијациите се значајни; некои панели видливо изгледаат по 5 делумни ажурирања, додека други толерираат 12-15.

Факторите на животната средина го влошуваат тоа

Температураважно е огромно. Вискозноста на растворувачот се зголемува при ниски температури, што го попречува движењето на честичките и го влошува создавањето духови. Под 10 степени, потребно е продолжување на времето за освежување или мора да се прифатат видливи артефакти. Под 0 степени, стандардните панели стануваат проблематични-забележани се целосно нечитливи прикази во ладилни куќишта кои користат панели кои не се оценети за ладна работа.

Напон на батеријатавлијае и на духовите. Исцрпените батерии обезбедуваат намален напон за возење, што предизвикува нецелосна миграција на честичките. Еден клиент од аптека доживеа мистериозни проблеми со сеништа кои се покажа дека се неисправни батерии во серија етикети. ESL системите треба да имплементираат откривање ниска- батерија со предупредувања за превентивно одржување.

Освежете ја историјатасоединува сè. Пикселот што постојано ја прикажува истата содржина развива сè поупорни конфигурации на честички. Статичката содржина е побрза од динамичната содржина-контраинтуитивна додека не се разбере механизмот на адхезија.

Управување со Ghosting во пракса

Периодично глобално освежувањеостанува основното ублажување. Вообичаената препорака е задолжително целосно- освежување на екранот по секои 5-10 делумно ажурирања, иако оптималниот интервал варира во зависност од панелот и условите за работа.

Табели за пребарување{0}}компензирани со температурапомош во променливи средини. Параметрите за возење складирани во LUT индексирани по температура автоматски го продолжуваат времетраењето на брановиот облик при ниски температури. Мерењата покажуваат40% намалување на духовикористејќи добро-наместена компензација на температурата наспроти фиксните параметри.

Компензација на историска рамкае пософистицирано-приспособување на тековните бранови форми на возење врз основа на историјата на освежување на нивоа на пиксели- за да се компензира акумулираната позициска пристрасност. Не сите ESL контролери го поддржуваат ова, но прави мерлива разлика на панелите што се во употреба со месеци.

Дизајн на содржинае важно исто така. Белите позадини со црн текст создаваат помалку видливи духови отколку инверзните шеми на бои. Шаблоните на ESL треба да бидат дизајнирани имајќи ги предвид карактеристиките на сеништата-избегнувајте големи цврсти црни региони кои очигледно ќе бидат духови, претпочитајте бела позадина.

Системот-Изведба на ниво на освежување

Индивидуалното време за освежување на ESL е само една компонента на латентноста на ажурирањето на системот. За распоредувања со илјадници етикети, мрежната архитектура доминира во вкупното време на ажурирање. Некои клиенти ги опседнуваат подобрувањата за освежување на панелот од 50 ms, додека ги игнорираат тесните грла на мрежата кои додаваат 30 секунди на нивните циклуси на ажурирање.

Протоколи за комуникација

Комерцијални RF системи под 1GHzнудат максимална површина на покриеност и пенетрација во зградата. Опсегот на комуникација-за-етикетирање надминува 25 метри, што е важно во големи-продажни средини. Ограничувањата на пропусниот опсег го ограничуваат капацитетот за истовремено ажурирање, но за типични модели за ажурирање на малопродажбата ова ретко станува тесно грло.

Bluetooth ниска енергија со PawR(Периодично рекламирање со одговори, додадено во BLE 5.4) овозможува стандардизирана двонасочна комуникација со масивни брои уреди. Една пристапна точка теоретски може да адресира32.640 етикети-128 групи по 255 етикети по група. Периодниот интервал на рекламирање ја одредува латентноста на системот; пократките интервали обезбедуваат побрз одговор со повисока цена на енергија. Системите BLE се распоредени со интервали од 1 секунда за апликации чувствителни на време и интервали од 10 секунди за рутински ажурирања на цените.

Топологија на мрежатаследи ѕвездена шема со централизирани порти. Секоја порта покрива дефинирана зона; преклопувачката покриеност обезбедува вишок. Големите малопродажни распоредувања бараат внимателно планирање на RF каналот-едно распоредување каде што две порти на соседните канали создадоа шеми на пречки кои предизвикуваат загуба на пакети од 15%.

Вистинска-Светска пропусност

Во производните системи,3.000 ажурирања на етикети за 5 минутипреку една порта е постојано остварливо. Заврши-до-завршување на латентноста од командата на серверот за прикажување на завршувањето3-10 секундиво зависност од оптоварувањето на мрежата и барањата за повторно обид.

Критички увид од искуството на распоредување: за типични сценарија за ажурирање на малопродажбата каде што промените на цените се шират на илјадници етикети, перформансите на мрежата на ниво на системот{0}}го ограничуваат вкупното време за ажурирање наместо брзината на освежување на поединечните етикети. Оптимизирањето на индивидуалните стапки на освежување под 500ms обезбедува намалени приноси кога за ширење на мрежата потребни се секунди.

Потрошувачка на енергија и траење на батеријата

Потрошувачката на енергија EPD се јавува речиси исклучиво за време на настаните за освежување. Струјата на мирување е занемарлива-Микроампери се измерени. Овој профил овозможуваповеќе-годишно траење на батеријатаод монетите ќелии, што останува еден од најсилните аргументи за ESL{0}}заснован на EPD.

Што троши енергија

Број на пикселиима линеарна врска-поголемите прикази трошат пропорционално повеќе.Длабочина на сиви тоновие важно затоа што GC16 на 16 нивоа бара посложени бранови форми од бинарниот DU режим.Избор на режим за освежувањеима големо влијание; глобалното освежување троши 2-3× моќта на делумното освежување. Итемпературавлијае на искористувањето на моќноста бидејќи студените средини бараат подолги бранови форми.

Траење на батеријата во пракса

ЗаCR2450 литиумски монети ќелиисо капацитет од приближно 600 mAh, забележаните перформанси се како што следува:

Овие проекции претпоставуваат работа на собна температура. Апликациите за ладно складирање-ладилни и замрзнати делови-доживуваат забрзано празнење на батеријата и од зголемена моќност за освежување и од намален капацитет на батеријата при ниски температури. Етикетата оценета за 5 години на собна температура може да трае 2 години во фрижидер.

Секое освежување троши ограничен капацитет на батеријата. Еден клиент сакаше анимирани ценовни промоции кои работат постојано-батериите траеја три недели. Системските архитекти мора да ги дефинираат барањата за фреквенција на ажурирање пред изборот на хардвер. На етикетата која бара ажурирање на час и треба различна архитектура на батерија од онаа што се ажурира дневно.

Температурни ефекти врз перформансите

Температурата влијае на перформансите на ESL преку повеќе механизми, што го прави наединствена најважна еколошка променлива. Ова е постојано докажано низ распоредувањата во подови за малопродажба контролирани со клима-, ладилници, делови за замрзната храна и апликации на отворено.

Вискозитет на растворувач

Ова влегува во одредена хемија, но кратката верзија: EPD растворувачот станува погуст кога е ладен. Врската приближно следи анКрива на Арениус-без да навлегуваме премногу длабоко во термодинамиката, важно е ефектот да е експоненцијален, а не линеарен.

На25 степени(референтна состојба), честичките покажуваат номинална подвижност. На0 степен, вискозноста приближно се удвојува, преполовувајќи ја брзината на честичките. На-20 степени, вискозноста се зголемува приближно 4×, барајќи пропорционално продолжено времетраење на брановиот облик. Математиката прилично добро го предвидува ова, иако реалните- светски резултати понекогаш варираат во зависност од специфичната формулација на растворувачи што ја користи секој производител.

Тестирањето на тврдењата за „широка температура“ на еден производител со вклучување на нивните панели на -15 степени откри дека времето на освежување е продолжено од 400 ms до 1100 ms. Панелите работеа, но спецификациите имплицираа многу подобри перформанси на ладно.

Класификација на оперативен опсег

Стандардни панелипокријте од 0 степени до 40 степени со основни перформанси.Панели со продолжен опсеграчка -10 степени до 50 степени со умерена компензација на брановидни форми.Широки температурни панели-неопходно за куќишта за замрзнувачи-работа од -25 степени до 60 степени користејќи специјализирани ламинатни материјали на предната рамнина, интегрирано сензор за температура и адаптивен избор на брановидни форми. Вистиназамрзнувач-одделни панелиоптимизирани за -30 степени до 10 степени постојат, но командуваат со премиум цени.

Температурна компензација

Широката-температурна ESL вклучува-сензори за температура на чипот, повеќе параметри на бранови форма складирани во меморијата и автоматски избор на параметри врз основа на измерената температура. Продолжено времетраење на брановите форми за ладна работа и намалени напонски промени за работа на висока-температура.

Казната за изведба за широка-температурна работа не е-тривијална. Мерењата покажуваат времиња на освежување при екстремни температуридвојно до тројноперформанси на собна{0}}температура. Клиентите кои се распоредуваат во ладилни средини треба да го вклучат ова во пресметките за времето на ажурирање.

Каде што барањата за ESL се разминуваат НОВ ДЕЛ

Генеричката спецификација за „малопродажба на ESL“ покрива можеби 60% од реалните-светски распоредувања. Останатите 40% вклучуваат специјализирани барања кои се појавуваат само кога се испитуваат одредени вертикални пазари. Она што функционира во продавница за електроника за широка потрошувачка не успева спектакуларно во складиште за замрзната храна. Следните делови ги документираат искуствата од распоредувањето низ индустриите каде што се распаѓаат стандардните претпоставки за ESL.

Свежа храна и намирници: Динамичните цени се среќаваат со расипливиот инвентар

Малопродажбата на свежа храна ја претставува најпребирливата ESL апликација од едноставна причина: вредноста на производот постојано се намалува додека се прикажува. Стек што чини 15 долари/лб во понеделник наутро може да вреди 7 долари/лб до среда навечер ако не е продаден. Традиционалните хартиени етикети не можат да ја доловат оваа крива на вредности. ESL може-но барањата за имплементација значително се разликуваат од стандардните цени за намирници.

Динамично намалување на ценитебара ажурирање на фреквенции што би ги испразниле стандардните ESL батерии во рок од неколку месеци. Одделот за свежа храна што работи со четири ажурирања на цени дневно-наутрински залихи, подесување на пладне, вечерно обележување, ресетирање преку ноќ-троши батерија со 4 пати поголема брзина од етикетата на централната-продавницата што се ажурира еднаш неделно. Изборот на хемијата на батериите се префрла од стандардните монети CR2450 кон ќелии со повисок-литиум тионил хлорид или опции за полнење со индуктивни станици за полнење вградени во тела на полица.

Приказ на датумот на истекувањедодава барања за густина на информации. За едноставна цена се потребни можеби 50 знаци. Етикетата за свежа храна која прикажува цена, единечна цена, датум на пакување, продажба-по датум и употреба-по датум бара 150+ знаци со читливи големини на фонтови. Приказот на недвижен имот соодветно се зголемува - етикетите од 2,9" и 4,2" стануваат стандардни каде што 2,13" се доволни за централна продавница.

Одделот за свежа морска храна на еден синџир на намирници располага со 4,2" три-ESL во боја со интегриран NFC за интеракција со паметен телефон на клиентите. Црвената акцентна боја ги истакнува артиклите што се приближуваат до продажба-по датуми со автоматско прогресивно намалување на цените: 15% попуст за 48 часа преостанати, 30% задоцнети 2 часа интеграција, 5 часа задоцнето завршување. потребна{11}}поврзаност на системот за управување со залихи во реално време-инфраструктурата ESL во суштина стана дел од системот за намалување на залихите, а не само алатка за намалување на цените од 23% во пилот-одделот платена за целото распоредување за седум месеци.

Околини со ладни случаивоведете ги температурните компликации дискутирани претходно. Ладилниците за млечни производи кои работат на 4 степени предизвикуваат забележливо забавување на освежувањето. Случаите со месо на 2 степен се полоши. Кутијата за замрзната храна на -18 степени бараат специјализирани панели со широка температура кои чинат 40-60% повеќе од стандардните единици. Еден продавач на замрзната храна првично распореди стандардни панели во нивниот дел за сладолед; етикетите станаа нечитливи во рок од една недела, бидејќи духовите се акумулираа од несоодветното освежување на работната температура.

Температурниот градиент во ладилните куќишта создава дополнителна сложеност. Системите за воздушни завеси произведуваат температурни варијации од 8-12 степени помеѓу предниот раб (потопол, во близина на мешање на амбиенталниот воздух) и задниот (поладен, во близина на испарувачот). Етикетите на предната страна на куќиштето за млечни производи може да работат на 8 степени, додека етикетите на задната страна работат на 2 степени - доволно различни за да бараат различно тајмирање на брановидни форми. Софистицираните распоредувања го имплементираат сензорот за температура по етикета со индивидуализирани параметри за освежување.

Следење на расипливи залихиинтеграцијата ја претставува следната еволуција. Кога ESL системите се поврзуваат двонасочно со управувањето со залихите, етикетата станува сензор, но и дисплеј. -откривање на залиха-идентификувањето кога позицијата на полицата е празна врз основа на недостаток на продажна активност-овозможува автоматски предупредувања за надополнување. Еден оддел за производи ги намали-на-инцидентите на акции за 34% користејќи ESL-интегрирано следење на залихите што ги означуваше позициите без продажна активност повеќе од 4 часа за време на шпицовите периоди.

Магацин и индустриска логистика: скалата менува сè

Распоредувањето на ESL на индустриски складишта функционира под ограничувања со кои архитектите на малопродажните системи ретко се среќаваат. Самопослуга може да има 15.000 SKU на 40.000 квадратни метри. Дистрибутивниот центар што го опслужува тој синџир на намирници има 50,000+ SKU на 500.000 квадратни стапки со висина на таванот од 40 стапки. Моделите за ширење на RF кои работат во малопродажно опкружување со 12-нога таван целосно не успеваат во магацин со челични лавици кои се протегаат до 35 стапки.

Идентификација на локацијата на корпатабара различни приоритети за прикажување од ознаките на малопродажните цени. Доминантната информација не е цената-тоа е кодот на локацијата, SKU и количината. Шаблоните на магацински ESL вообичаено прикажуваат идентификатори на локација во фонтови од 48-точка или поголеми читливи од 3+ метри, овозможувајќи им на операторите на виљушкар и-работниците да ги идентификуваат локациите без да се приближуваат кон корпата. Барањата за сооднос на контраст се заоструваат бидејќи гледањето се случува при променливо индустриско осветлување-некои патеки под директни тела за високо-поле со 1500+ лукс, други во сенка со 200 лукс.

Одберете-на-лесна интеграцијаго проширува ESL надвор од пасивното прикажување во активно водење на работниот тек. LED индикаторите интегрирани со е-хартиени екрани трепкаат за да ги насочат работниците да избираат локации. EPD покажува што да се избере; ЛЕР покажува каде да се избере. Комбинираните системи ги намалуваат стапките на грешки при изборот од вообичаениот опсег од 0,5-1% до 0,1% или подобро. Поместувањата на буџетот за напојување-Индикациите на LED за време на операциите на берење трошат повеќе енергија отколку е{10}}циклусот на освежување на хартијата. Архитектурите на батериите соодветно се прилагодуваат, честопати преместувајќи се во AA литиумски ќелии или жичено напојување за локации со висока активност.

Високи-околини на багажницистрес RF комуникациски системи. Металното држење создава пречки со повеќе патеки. Високите патеки создаваат зони во сенка. Една порта која покрива 25 метри во малопродажба може да покрие само 8-10 метри во густа средина во складиште. Густината на портата се зголемува за 3-4× во споредба со распоредувањата на мало за еквивалентна покриеност. Некои распоредувања во складиштето работат со хибридни мрежи - под-1GHz за пенетрација во густи области на багажникот, WiFi за отворени области за поставување, со среден софтвер што го обединува слојот за комуникација.

Монтирани мобилни дисплеи со виљушкар-претставуваат нова варијанта на магацински ESL. Наместо фиксни етикети на полиците, дисплеите се монтираат на јарболите за виљушкар и добиваат{1}инструкции за подигање во реално време додека операторите се движат низ магацинот. Овие уреди континуирано се ажурираат-локацијата, количината, следната дестинација-потребна е моќна архитектура сосема различна од статичните етикети на полиците. Стандардна е електричната енергија од електричниот систем на виљушкарот; функционирањето на батеријата не е одржливо за континуирано-ажурирање на апликациите.

Автоматизација на бројот на залихија користи двонасочната ESL комуникација. РФИД интеграцијата овозможува автоматско броење на циклуси-производи означени со RFID пропусница во близина на ESL единици опремени со RFID читачи и ажурирање на бројот на залихи без рачно скенирање. Распоредувањето на центарот за дистрибуција ја намали работната сила на бројот на физички залихи за 60% користејќи ESL-интегрирано броење на RFID циклуси што одржуваше постојана прецизност на залихите над 99%.

Оценки за суровата срединаматерија во индустриски контексти. Отпорноста на прав и прскање IP54 е основната линија за ESL во складиштето; IP65 станува неопходен во средини со процедури за чистење со миење. Хемиската отпорност е важна во објектите кои ракуваат со растворувачи или средства за чистење. Еден магацин за автомобилски делови бара етикети отпорни на течноста за сопирачките и изложеноста на течноста за пренос-стандардните куќишта на ESL се деградирани за неколку месеци. Специјализираните куќишта со поликарбонатни куќишта отпорни на хемиски-додадоа 35% на единечната цена, но се покажаа неопходни за долговечноста на распоредувањето.

Здравство и фармација: за точноста не се преговара-

Распоредувањето на ESL во аптека се соочува со регулаторни барања што отсуствуваат од конвенционалната малопродажба. Грешка во цените во самопослуга значи поплаки на клиентите и потенцијална законска изложеност според законите за точност на цените. Грешка во етикетирањето на лековите во аптека може да значи повреда или смрт на пациентот. Профилот на ризик суштински ги менува приоритетите на дизајнот на системот.

Приказ за идентификација на дрогабара густина на информации надвор од типичниот ESL за малопродажба. Етикетата на полицата на аптеката мора да прикажува: име на лекот (марка и генерички), јачина, дозирна форма, број NDC, цена, единечна цена, производител и често барања за складирање. Поставувањето на ова на етикета од 2,13" бара внимателна типографија-или почесто распоредување на екрани од 2,9" или поголеми. Некои аптеки користат етикети од 4,2" со QR-кодови што се поврзуваат со целосните информации за пропишување.

Потврда на точноста на баркодотстанува критично. Персоналот во аптеката ги скенира лековите повеќе пати за време на работните текови на издавање-примање, ставање на полиците, влечење, верификација, издавање. ESL-прикажаниот бар-код мора правилно да се скенира на секој чекор. Ова ги заострува барањата за односот на контраст надвор од минималните минимуми за малопродажба. Тестирањето низ опремата за скенирање на аптеките открива дека постарите скенери за верификација на фармацевти-некои сè уште користат CCD технологија наместо модерни ласерски или скенери за сликање- бараат 10:1 или подобар контраст за сигурни отчитувања. Изборот на панелот мора да ја земе предвид најлошата{11}}опрема за скенирање случаи во инсталираната база.

Подрачја со контролирани супстанцивоведување на барања за физичка безбедност. Распоредот II-V за лековите бара заштитено складирање со евиденција за пристап. ESL во кабинети со контролирани супстанци мора да се интегрира со системи за контрола на пристап во кабинетот-прикажувајќи индикатори за ограничен пристап, евидентирање кои етикети биле видливи при секое отворање на кабинетот, потенцијално оневозможувајќи го прикажувањето при обиди за неовластен пристап. Една болничка аптека го интегрираше ESL со нивниот контролиран систем за управување со супстанции за прикажување на-реални временски брои за залихи што се ажурираат автоматски како што се издаваат лекови, елиминирајќи го рачното усогласување на бројот.

Складирање на лекови во фрижидерги комбинира барањата за прецизност на аптеките со предизвиците со ладна-температурна синџир. Вакцините, инсулинот и одредени биолошки препарати бараат складирање помеѓу 2-8 степени. Широки-температурни ESL панели се задолжителни. Некои апликации за складирање во ладилници во аптека бараат евидентирање на температурата со интегрирани сензори ESL- кои ја прикажуваат моменталната температура заедно со информациите за лековите што обезбедуваат визуелна потврда дека условите за складирање остануваат во рамките на спецификацијата без да се бара персоналот да ја проверува посебната опрема за следење.

Работа на болнички аптекидодадете сложеност надвор од малопродажната аптека. Количките со лекови, автоматизираните кабинети за издавање и локациите на сателитски аптеки имаат различни барања за ESL. ESL за монтирана количка- бара цврста конструкција што преживува повторен транспорт; дисплеите мора да останат читливи под флуоресцентното осветлување типично за болничките коридори. Автоматската интеграција на кабинетот за издавање бара комуникациски протоколи компатибилни со софтвер за управување со кабинетот-често сопственички системи со ограничени-можности за интеграција на трети страни.

Документација за усогласеност со регулативатабара ревизорски патеки кои ESL системите за малопродажба ретко ги обезбедуваат. Акредитацијата на Заедничката комисија за болничките аптеки бара документација за точноста на етикетирањето на лековите. Системите за управување со ESL мора да го евидентираат секое ажурирање на етикетата со временски печат, овластување на корисникот и детали за промена на содржината. Анкетата на Заедничката комисија на еден болнички систем конкретно ги испита нивните можности за ревизорска патека на ESL; геодетот побарал документација за процедурите за верификација на точноста на етикетата за изминатите 12 месеци.

Електроника и висока{0}}вредност на мало: реално-конкурентни цени во реално време

Трговија на мало за потрошувачка електроника работи на ценовен-транспарентен пазар каде што клиентите рутински ги проверуваат цените на конкурентите на паметните телефони додека стојат во продавницата. Предлогот за вредност на ESL се префрла од заштеда на работна сила кон способност за конкурентна реакција-способност да се совпаднат или да се надминат цените на конкурентите во реално-време наместо да се чекаат ажурирања на датотеката за цени преку ноќ.

Интеграција за следење на конкурентни цениги поврзува ESL системите со разузнавачките служби за цени кои континуирано ги бришат веб-локациите на конкурентите. Кога главниот конкурент ќе ја намали својата цена на водечки паметен телефон, службата за разузнавање цени ја детектира промената за неколку минути, моторот за цени ги проценува правилата за маржа и ажурираните цени се шират на етикетите на полиците во прозорецот на латентност на мрежата од 3-10 секунди. Еден продавач на електроника ги намали отстапувањата предизвикани од цената за 18%-по имплементирање на конкурентни цени во реално време преку нивната ESL инфраструктура.

Богат приказ со информации за производотодговара на купувањата со поголема сметка типични за малопродажбата на електроника. Клиент кој купува лаптоп од 1.500 долари бара спецификации-процесор, меморија, складирање, резолуција на екранот, траење на батеријата. ESL со поголем формат (7,5" и погоре) овозможува приказ на спецификации што претходно бараа печатени спецификациски картички. Некои продавачи на електроника користат комбинирани тела со е-хартија за цени и спецификации заедно со малите LCD екрани за промотивни видео содржини-користејќи ги предностите на секоја технологија.

Екран за додаток на додатоцикористи ESL за да ја поттикне продажбата на додатоци. Екранот што прикажува информации „работи со:“ ги поврзува примарните производи со компатибилни додатоци-фурби за телефони, кабли за лаптопи, игри за конзоли. Цените за динамичните додатоци може да понудат попусти на пакети прикажани на дополнителната ESL кога примарниот производ ESL покажува нивоа на залиха на кои им треба движење.

Интеграција против-кражбастанува релевантен за стоки со висока-вредност. ESL системите може да се интегрираат со електронски надзор на артикли (EAS) и следење на залихи базирано на RFID-. Кога ознаката EAS е отстранета без соодветно деактивирање, поврзаниот ESL може да прикаже предупредување или да го промени изгледот. Пософистицираните имплементации го ажурираат бројот на залихи во реално-време додека производите се отстрануваат од безбедносните тела, што овозможува непосредна залиха-да се подигне свеста.

Цените на животниот циклус на производотза електроника следи предвидливи шеми-премиум цени за лансирање, конкурентни средно-цени на векот, цена на клиренс на крајот-на-животната цена. ESL овозможува автоматизирани правила за цените на животниот циклус кои ги прилагодуваат маржите врз основа на староста на производот, нивоата на залихи и распоредот за лансирање на производи за наследник. Кога ќе се лансира нов iPhone, ESL на претходната генерација автоматски се ажурира со цените за дозвола според претходно дефинираните правила за маржа, без рачна интервенција.

Управување со демо единицаво малопродажбата на електроника користи ESL варијанти дизајнирани за тела за прикажување на производи. Овие единици често се интегрираат со безбедносните врски, системи за управување со енергија и интерактивни киосци. Екранот може да ги прикаже цените кога е во мирување и да се префрли на главните моменти кога клиентите комуницираат со демо-производот. Некои имплементации користат сензори за близина за да го детектираат присуството на клиентите и соодветно да ја ажурираат прикажаната содржина.

Индустриски делови и MRO: Долги-Предизвици за залихи на опашката

Дистрибутерите за одржување, поправка и операции (MRO) и добавувачите на индустриски делови управуваат со профилите на залихи радикално различни од малопродажбата на потрошувачите. Типичен MRO дистрибутер носи 100,000+ SKU со долга-распределба на опашката-20% од SKU генерира 80% од приходот додека 80% од SKU седат со минимално движење. Традиционалните пристапи за етикетирање не успеваат економски кога трошоците за одржување на етикетата ја надминуваат маржата на производот за бавно движење.

Високи-SKU-економиисмени ESL ROI пресметки. Во малопродажбата на намирници, отплатата на ESL доаѓа првенствено од заштедите на трудот при промена на цените. Во дистрибуцијата на MRO, враќањето доаѓа од подобрувањето на точноста на залихите и намалената застареност на бавно-движечките залихи. Дистрибутер на сврзувачки елементи го намали отписот на залихите-за 31% по примената на ESL-интегрираното следење на залихите што идентификуваше бавно-подвижни залихи за промотивни цени пред застареноста.

Приказ на техничка спецификацијабарањата повеќе наликуваат на аптека отколку на намирници. Индустриските делови бараат прикажување на димензионални спецификации, оценки на материјали, сертификати и информации за компатибилност. ESL на дистрибутерот на лежиштето покажува: број на дел, производител, дијаметар на отворот, надворешен дијаметар, ширина, оценка за брзина, рејтинг на оптоварување и применливи спецификации (ISO, ABEC, итн.). Барањата за густина на информации притискаат кон поголеми прикази и внимателен типографски дизајн.

Системи за локација на кантиво дистрибуцијата на делови честопати користат сопствени шеми за кодирање на локација развиени со децении на работа. Интеграцијата на ESL мора да ги приспособи наследните формати на локација, истовремено овозможувајќи потенцијално миграција кон стандардизирано кодирање на локација. Управувањето со промените станува исто толку значајно како и техничката имплементација-персоналот во складиштето, навикнат на шифрите за локација што ги користел 20 години, се спротивставува на промените на форматот без оглед на можностите на системот.

Терминали свртен кон клиентите-на шалтерите за делови имаат корист од ESL интеграцијата. Кога клиентот бара дел, персоналот на шалтерот го прашува системот, а приказите на ESL на локацијата за складирање светнуваат или прикажуваат упатства за подигање. Некои дистрибутери на делови имаат имплементирано работни текови „доведи до шалтер“ каде што екраните на ESL на локациите за отпадоци покажуваат инструкции за собирање и имиња на персоналот на шалтерот, овозможувајќи повеќекратни истовремени интеракции со услуги на клиентите со јасна идентификација на пикап.

Операции за склопување и склопувањекористете ESL за да го води изборот на компоненти за склопови на повеќе-делови. Комплетот за хидрауличен систем може да вклучува пумпа, мотор, вентили, фитинзи, црево и течност-секоја складирана на различни локации на магацин. Екраните на ESL на секоја локација го прикажуваат редоследот на комплетот, потребните количини и статусот на комплетирање. Интеграцијата со монтажната документација ги прикажува упатствата за работа заедно со идентификацијата на компонентите.

Инвентар управуван од продавачот- (VMI)програмите го користат ESL за споделување на видливост. Кога добавувачите управуваат со нивоата на залихи на локациите на клиентите, ESL може да прикаже статус на надополнување, датуми на дојдовна испорака и достапност на залихи. Оваа транспарентност поддржува само--програми за производство што бараат достапност на доверливи делови без вишок инвестиции во залиха.

ESL наспроти алтернативни технологии за прикажување НОВ ДЕЛ

Изборот на ESL не се однесува само на изборот на најдобрата е-табла за хартија. Станува збор за изборот на вистинската технологија за прикажување за апликацијата.Е-хартијасе натпреварува соLCD екрани на полиците, сегментни екрани и традиционални хартиени етикети-секоја со различни карактеристики на изведба, структура на трошоци и слатки точки на примена. Следната анализа ја дава техничката основа за одлуките за избор на технологија.

Е-Електронски етикети на полица од хартија (EPD).

Принцип на работа: Миграција на електрофоретски честички во суспензија на микрокапсула под применето електрично поле. Bistable-одржува слика без напојување.

Јаки страни: Нулта потрошувачка на енергија кога е статична (вистинска бистабилност), одлична читливост на амбиенталната светлина, широки агли на гледање (170 степени +),-изглед на хартија што природно се интегрира со малопродажните средини, повеќе-годишно траење на батеријата од монети, читливост на сончева светлина за надворешни и апликации со висока{{4} осветленост.

Ограничувања: бавно освежување (300-2000 ms за целосно ажурирање), ограничена можност за боја (1-4 бои за комерцијални производи, се појавуваат полни бои), артефакти со духови кои бараат периодично целосно освежување, деградација на перформансите на ладна температура, повисока почетна цена на единицата од алтернативите на LCD.

Структура на трошоците: Прикажи модули 3-15$ во зависност од големината и способноста за боја; комплетни ESL единици со контролер, комуникација, куќиште и батерија 8-40 долари; инфраструктура (порти, софтвер за управување) додава $0,50-2 по етикета за типични распоредувања.

Оптимални апликации: Цена{0}}центрично етикетирање на мало со ретки ажурирања (намирници, општа стока, аптека), надворешни или високо-амбиентални-средини, распоредувања со приоритет на долговечноста на батеријата пред брзината на ажурирање, апликации кои бараат хартија-како естетика.

LCD екрани на полиците

Принцип на работа: Модулација на светлина со течни кристали со позадинско LED осветлување. Бара континуирано напојување за позадинско осветлување; состојбата на екранот не се одржува без струја.

Јаки страни: брзо освежување (стандард од 60 Hz, погодно за видео), можност за целосна боја со милиони бои, висока осветленост за-промоции привлекување внимание, можност за прикажување видео и анимација, зрела технологија со широк екосистем на добавувачи.

Ограничувања: Континуирана потрошувачка на енергија (3-15W за типични дисплеи на рабовите на полица), слаба изведба на амбиенталното светло (испатен изглед во светли малопродажни средини), ограничувања на аголот на гледање (±60 степени типични пред промена на бојата), дефект на заднинското осветлување е вообичаен режим на дефект, бара жична инфраструктура за напојување.

Структура на трошоците: Прикажи модули 15-50 $ во зависност од големината; комплетна мрежна полица прикажува 50-200 долари; трошоците за инсталација често ги надминуваат трошоците за хардвер поради барањата за енергетска инфраструктура.

Оптимални апликации: Промотивни завршетоци каде анимацијата привлекува внимание, видео-способни рекламни прикази, временски-ограничени промотивни кампањи, средини со контролирано осветлување (ентерии на трговски центри, продавници на аеродроми), апликации каде што веќе постои енергетска инфраструктура.

Сегментирани LCD дисплеи

Принцип на работа: Едноставни сегменти со течни кристали (како дисплеи на калкулатори) управувани од наменски двигатели на сегменти. Многу мала моќност, но ограничена на претходно{1}}дефинирани групи на знаци.

Јаки страни: Екстремно ниска цена (0,50-2 долари по дисплеј), многу ниска потрошувачка на енергија (микроампери за статички дисплеј), широк температурен опсег, едноставна електроника за возење, докажана сигурност во текот на децениите на распоредување.

Ограничувања: Шемите на фиксирани сегменти ја ограничуваат содржината што може да се прикаже (обично само бројки и ограничени знаци), нема можност за графика, ограничени опции за големина, естетски датиран изглед, секој знак бара посебна шема на сегменти.

Структура на трошоците: Приказ на модули под 1 $ во волумен; комплетни единици за прикажување на цени од 2-5 долари; минимални инфраструктурни трошоци.

Оптимални апликации: Чисто нумеричко прикажување на цените каде што не е потребна флексибилност на содржината, екстремни{0}}чувствителни распоредувања на трошоците, апликации со висок- волумен приоритет на економичноста на единицата пред способноста, распоредувања во суровата средина каде софистицирана електроника создава ризик за доверливост.

Етикети за хартија (прирачник)

Принцип на работа: Печатени хартиени етикети вметнати во пластични држачи или залепени директно на рабовите на полицата. Ажурирано рачно од персоналот на продавницата.

Јаки страни: Најниска цена на технологијата (ефективно нула за хардвер за прикажување), неограничена графичка флексибилност, без електроника за откажување, без барања за инфраструктура, познат работен тек за малопродажниот персонал.

Ограничувања: труд-интензивен процес на ажурирање (15-30 секунди по етикета за искусен персонал), склони кон грешки (проценети проблеми со точноста на цените од 5-15% во типичната малопродажба), трошоци за материјали и потрошен материјал за печатење, ограничена можност за брзи промени на цените, еколошки отпад од отстранување на етикетите.

Структура на трошоците: Држачи за етикети 0,10 $- по 0,50 $; хартиени етикети 0,01 $- по 0,05 $; тековните трошоци за работна сила и материјали обично ги надминуваат трошоците за животниот циклус на ESL во рок од 2-4 години за апликации со висока фреквенција на ажурирање.

Оптимални апликации: Многу мали малопродажни операции каде трошоците за работна сила се занемарливи (продавници со-сопственик), средини со екстремно ниска фреквенција на ажурирање, привремена или скокачка-продажба на мало каде што инвестициите во инфраструктурата не се оправдани, апликации кои бараат невообичаени физички формати кои не се достапни во електронските опции.

Рамка за избор на технологија

Критериумите за одлучување за избор на технологија за прикажување вклучуваат повеќе фактори кои мора да се мерат според приоритетите на апликацијата:

Фреквенција на ажурирањесилно влијае на изборот на технологија. Апликациите со помалку од неделно ажурирање ретко ја оправдуваат инвестицијата во ESL; хартиените етикети остануваат економични. Апликациите со дневни ажурирања достигнуваат рамнотежа на ESL во рок од 2-3 години. Апликациите со повеќекратни дневни ажурирања силно ја фаворизираат економијата на ESL.

Комплексност на содржинатавлијае на изборот на технологија. Чистиот нумерички приказ на цени може да користи сегментен LCD екран по најниска цена. Цените плус ограничениот текст (имиња на производи, единечни цени) одговараат на е-хартија ESL. За богата графичка содржина или видео е потребен LCD екран и покрај повисоките трошоци за напојување.

Услови на животната срединаограничи опции. Високото амбиентално светло (надворешно, прозорци, светло малопродажно осветлување) го фаворизира рефлектирачкиот приказ на е-хартијата. Околините со контролирано осветлување можат ефективно да користат LCD екран. Екстремните температури (во фрижидер, на отворено) бараат соодветни оценки на панели без оглед на изборот на технологија.

Достапност на енергетската инфраструктурачесто ја одредува изводливоста. Локации без достапно напојување или каде што електричното напојување би било премногу скапо, во суштина, задолжителна ESL на батерија-. Локациите со енергетска инфраструктура веќе поставена (над-колите за осветлување на полиците) може да ги разгледаат опциите за LCD екран.

Анализа на вкупните трошоци на сопственосттреба да размислат:

Овие бројки значително се разликуваат врз основа на локалните трошоци за работна сила, фреквенциите на ажурирање и скалата на распоредување. Пресметката вообичаено го фаворизира ESL за ажурирање фреквенции над 1-2 пати неделно на пазарите на труд во развиена економија.

Хибридни стратегии за распоредување

Малку трговци користат една технологија за прикажување на сите апликации. Хибридните стратегии ја совпаѓаат технологијата со барањата за апликација во една средина за малопродажба:

Е{0}}хартија за цена, LCD за промоцијакористи ESL за рутински цени низ продавницата додека распоредува LCD екрани на крајните капаци, места за наплата и промотивни жешки точки каде што способноста за видео и високата осветленост го привлекуваат вниманието на клиентите. Овој пристап ги доловува придобивките од ефикасноста на ESL за најголемиот дел од етикетите, додека ја зачувува промотивната флексибилност онаму каде што е најважно.

Сегментирајте LCD екран за цена, e{0}}хартија за информациираспоредува евтини сегментни дисплеи за чисто нумерички цени додека користи поголеми е-хартиени екрани за детални информации за производот каде сложеноста на содржината ја оправдува премијата за трошоците. Овој пристап ја минимизира цената за-основните етикети со голем волумен додека овозможува прикажување на богати информации каде вредноста на клиентот ја оправдува инвестицијата.

Температурна-погодување на технологијата на зонатакористи стандарден ESL во амбиенталните малопродажни области додека користи широки-температурни варијанти во ладилни зони и потенцијално избира поцврсти сегменти во деловите на замрзнувачот каде што дури и перформансите на широка-температура e-хартија стануваат маргинални. Изборот на технологија ги следи еколошките барања наместо да применува униформни спецификации.

Размерете ја-соодветната инфраструктураможе да користи ESL со целосна мрежна инфраструктура во продавници со големи-формати додека користи самостојни сегментни дисплеи или дури и хартиени етикети во продавници со помал формат каде инвестициите во инфраструктурата не се зголемуваат економски. Изборот на технологија ја зема предвид скалата на распоредување заедно со техничките барања.

Нови технологии

Истражување за EPD со голема-брзина

Постигнати се лабораториски демонстрацииСтапки на освежување од 75 Hzна е-хартиени панели-кои се приближуваат до територијата на LCD екранот. Овие демо снимки на индустриските конференции се навистина импресивни, но распоредувањето на производството останува далечно.

Клучните технологии за овозможување вклучуваатадитиви со течни кристалишто ја натопува електрофоретската течност со соединенија кои предизвикуваат ефекти на повратен проток. Истражувачките трудови известуваат за подобрување на брзината за 2,8× додека истовремено го намалуваат напонот за возење за 50%.Тенки-предни-рамни ламинатинамалување на растојанието за миграција на честички.Нови формулации за наночестичкиоптимизирање на карактеристиките на површинскиот полнеж и намалување на хидродинамичкиот радиус. Имашинско учење-оптимизирано генерирање бранови формисе прилагодува во реално-време за прикажување на состојбата и условите на околината.

Овие технологии остануваат во развој. Не е препорачливо да се наведат производните ESL производи врз основа на лабораториски резултати.

Боја Е-Еволуција на хартија

E Ink Gallery 3технологијата покажува каде се движи EPD во боја. Црно/бело освежување падна на350 ms, помал од 2000ms во претходните генерации. Брзи хитови на режимот на боја500 ms. Стандардниот режим на боја работи750-1000 ms. Сè уште е потребен режим на боја со најдобар квалитет1500 ms.

Color EPD преминува од „едвај употреблив“ во „практично остварлив“ за избраните апликации. Очекувајте континуирано подобрување, но монохроматскиот ќе ги задржи предностите на брзината и моќноста на неодредено време поради основните разлики во физиката на честичките.

Спецификации за изведба за дизајн на системот

Минимални остварливи спецификации

За општо етикетирање на полиците на мало, овие бројки го претставуваат подот:

Време за освежувањетреба да достигне 2000 ms или подобро за глобален режим, 500 ms или подобро за делумно.Сооднос на контрасттреба да надмине 8:1.Резолуцијатреба да достигне најмалку 100 DPI.Агол на гледањемора да се протега 170 степени или пошироко.Работен температурен опсегтреба да покрива од 0 степени до 40 степени.Траење на батеријататреба да надмине 5 години со 2 ажурирања на ден.

Подобрени спецификации

За апликации со тешки барања-спецификациите се заоструваат-чести ажурирања, ладилници, промотивни содржини-:

Време за освежувањетреба да достигне 1000 ms за глобално, 300 ms за делумно.Сооднос на контрасттреба да надминува 12:1.Резолуцијатреба да достигне 120 DPI или повеќе.Способност за боја(3-4 бои) станува релевантно.Работен температурен опсегтреба да се протега од -25 степени до 50 степени.Траење на батеријататреба да надмине 3 години со 4 ажурирања дневно.

Валидација на спецификација

Спецификациите на добавувачот треба да се проверат под реални услови. Ова не е опционално-наидоа на значајни празнини помеѓу приговорите за листи со податоци и перформансите на производството.

Тестирајте го времето на освежување на минимални и максимални работни температури, а не само на собна температура. Потврдете го соодносот на контраст под вистински услови на осветлување на продавницата, а не лабораториско осветлување. Потврдете ги проекциите за траење на батеријата со предвидената фреквенција на ажурирање и тип на содржина-проекциите на продавачот обично ги претпоставуваат најдобрите-сценарија на случај. Потврдете го доцнењето на ажурирањето на системот-со броење на целни етикети за да се обезбеди соодветно размерување на мрежната архитектура.

Усогласување на технологијата со апликацијата

Изборот на технологија за етикети за електронска полица на крајот се сведува на усогласување на способностите со барањата. Физиката на електрофоретските дисплеи воспоставува цврсти граници-стапки на освежување, температурна чувствителност, однесување на духови-кои ниедна оптимизација нема да ги надмине. Разбирањето на овие граници овозможува реален дизајн на системот и соодветен избор на технологија.

За распоредувања каде што ограничувањата одговараат на апликацијата-умерени фреквенции на ажурирање, операција на амбиентална температура,{1}}содржина фокусирана на цена-ESL обезбедува убедлива вредност преку елиминација на трудот, подобрување на точноста на цените и оперативна флексибилност. За апликации кои се против ограничувањата на ESL-ажурирањата со висока-фреквенција, екстремни температури, богати медиумски содржини-може да се покажат посоодветни алтернативни технологии или хибридни пристапи.

Технологијата продолжува да напредува. Стапката на освежување постепено се подобрува. Способноста за боја се проширува. Температурните опсези се прошируваат. Но, основната физика останува. Успешното распоредување на ESL бара работа во рамките на овие ограничувања, а не да се преправаме дека тие не постојат.
