Овие неуспеси имаат обрасци и повеќето се дијагностицираат за 30 минути или помалку. Овој водич е структуриран околу тоа како всушност функционира решавањето проблеми: почнувајќи од она што можете да го видите на екранот, а потоа работејќи наназад кон причината. Без разлика дали одржуватекомерцијални LCD екраниво малопродажбата, пуштање панели во јавни киосци или дебагирање на вградениот хардвер за време на развојот, дијагностичкиот процес е ист.
Брза референца за симптоми
Користете ја оваа табела како прв филтер. Повеќе причини може да предизвикаат ист симптом, затоа третирајте го како почетна насока, а не како конечен одговор.
| Симптом | Најверојатна причина | Прва акција |
|---|---|---|
| Целосно темен екран, без позадинско осветлување | Прекин на струја или изгорен осигурувач | Измерете го влезниот напон на пиновите на модулот |
| Екранот е вклучен, но многу затемнет | Деградација на позадинското осветлување или неуспешна LED низа | Тестирајте го колото за позадинско осветлување независно |
| Бледа слика видлива само со фенерче | Панелот со неуспех на задно осветлување - е функционален | Проверете ги LED лентите и колото на возачот |
| Трепкање или трепкање на екранот | Лабава лента со кабел или нестабилен напон на напојување | Поставете ги сите конектори; проверете го бранот на снабдувањето |
| Вертикални или хоризонтални линии низ екранот | Испукана подлога или дефект на ИЦ на возачот | Визуелна инспекција; заменете ја таблата со драјвери |
| Измешани или исчезнати знаци | Несовпаѓање на протоколот или грешка на фирмверот | Потврдете ги поставките за комуникација со листот со податоци |
| Бел екран без содржина | Неуспех на иницијализирање или губење на сигналот | Проверете ја конфигурацијата на протоколот; потврдете го времето за ресетирање |
| Постојана слика на дух или согорување-во | Премногу долга статична слика на панелот за стареење | Циклус на моќност; стартувај пиксел-освежи тест шема |
| Влезот со допир не се регистрира | Оштетен кабел за допир или оштетен фирмвер | Проверете го кабелот со лента; повторно-контролер на допир со блиц |
| Случајно ресетирање или напојување велосипед | Скок на напон или недоволен струен капацитет | Измерете го снабдувањето со осцилоскоп; додадете заштита од пренапони |
Што всушност предизвикува дефект на LCD модулот?
Деградација на позадинското осветлување
Позадинското осветлување е најчестиот дефект на една-компонента кај LCD модулите. LED низите постепено се затемнуваат во текот на нивниот работен век - производителите се квалификуваат за производитеСтандарди за тестирање на доверливост на полупроводници JEDEC, а оценетиот век на траење значително се разликува помеѓу потрошувачките-одделни и индустриски- панели. Секогаш повикувајте се на листот со податоци на вашиот специфичен модул за неговиот оценет работен век под вашите работни услови, а не генеричка бројка од индустријата.
Екранот со намалено позадинско осветлување сè уште поминува електрични проверки. Панелот работи - едноставно не може да произведе читлива слика при нормална амбиентална светлина. Ако екранот изгледа прифатливо во затемнета просторија, но станува речиси невидлив при светло канцелариско осветлување или на отворено, позадинското осветлување е првото нешто што треба да се тестира.
⚠️ Честа грешка:компензирање за затемнување на позадинското осветлување со притискање на осветленоста до максимум. Ова го забрзува абењето на ЛЕР и го скратува преостанатиот корисен век на веќе-деградирачката компонента. Изборот на хардвер со соодветна осветленост простор за глава од почеток го избегнува проблемот целосно - види што се разликуваLCD модули од комерцијални-одделениеод алтернативи за потрошувачки-одделение.
Проблеми со конекторот и кабелот
Каблите со ленти, конектори за зебра и спојници за лемење се деградираат при вибрации, термички циклус и постојано флексирање. Режимот на неуспех е скоро секогаш периодичен: треперење на одредени ориентации, испуштени сегменти на екранот под вибрации или екран што работи при стартување, но не успева при работна температура. Повторното поставување на секој конектор пред да нарачате делови решава значителен дел од поплаките на терен по нула цена.
Стрес на животната средина
Ладното го забавува одговорот на течните кристали; топлината го забрзува стареењето на поларизаторот и раслојувањето на лепилото; влажноста ги кородира електродите одвнатре, создавајќи сегменти на екранот кои недостасуваат кои постепено се влошуваат во текот на неколку недели. Секогаш наведете за најлоши-услови, а не за просечни. За апликации во тешки средини,интегрирани решенија за LCD дисплеј со соодветни оценки за животната срединавреди да се проценат пред распоредувањето, а не по дефект на теренот.
⚠️ Честа грешка:тестирање на дисплејот во лабораториски услови и претпоставка дека истиот ќе го изврши на отворено, во ладно складиште или во близина на извор на влага - без да се потврди дека номиналната IP класа и температурниот опсег на модулот всушност се совпаѓаат со околината за распоредување.
Проблеми со напојувањето и дефекти на возачот
Скоковите на напонот предизвикуваат непосредно оштетување на ИЦ на возачот. Напојување на бранови - AC шум на DC шината - предизвикува посуптилно, кумулативно оштетување: случајни ресетирање, шум на сликата и скратен век на LED. Консултирајте го листот со податоци на вашиот модул за неговиот максимален дозволен бран напон; не постои универзален праг што се применува кај сите типови панели.
Грешките на фирмверот и неусогласеноста на протоколот се посебна категорија која убедливо го имитира хардверскиот дефект. Белиот екран или измешаниот излез по замена на табла или ажурирање софтвер многу често е грешка во конфигурацијата, а не скршен панел. Оваа разлика е важна когаспоредување на формати на LCD и LED ленти на екранот- различни технологии имаат различно однесување на протоколот и потписи за дефекти.
Дијагностички процес во шест чекори-
Работете низ овие по редослед. Престанете веднаш штом ќе ја идентификувате грешката - непотребните замени губете време и внесете нови променливи.
Чекор 1 - Визуелна проверка пред вклучување-.Побарајте пукнатини, кондензација зад панелот, траги од изгореници на ПХБ и поместени или превиткани кабли со лента. Ако најдете физичко оштетување, не ставајте струја. Скратената врска може да предизвика каскадно оштетување што е многу поскапо од првобитната грешка.
Чекор 2 - Потврдете го влезниот напон.Користете мултиметар на влезните пинови на модулот. Вообичаените номинални напони за TFT панелите се 3,3V, 5V или 12V - проверете го вашиот лист со податоци. Читање повеќе од 5% надвор од спецификациите налага истрага. За повремени дефекти, додајте осцилоскоп за да го проверите бранувањето на напојувањето во однос на дозволената спецификација на листот со податоци.
Чекор 3 - Изолирајте го позадинското осветлување.Во затемнета просторија, заблескајте со фенерче на површината на панелот под агол. Ако можете да забележите слаба слика, панелот е функционален и само позадинското осветлување откажа. Овој единечен тест елиминира половина од дијагностичкото дрво за помалку од 10 секунди - и работи подеднакво добро наLCD дисплеи со формат на лента-како на стандардните правоаголни панели.
Чекор 4 - Разменете ги каблите и таблите методично.Вчитајте позната-добра шема за тестирање. Заменете го кабелот со лента со проверена работна единица. Ако грешката следи по кабелот, проблемот е кабелот. Ако остане со таблата, таблата е следна. Прво заменете ја најевтината, најпристапната компонента.
Чекор 5 - Проверете го протоколот за комуникација.Белиот екран или погрешниот излез по замената на таблата е скоро секогаш грешка во конфигурацијата. Потврдете ја брзината на бауд (UART), режимот SPI (CPOL/CPHA) или адресата I2C во однос на листот со податоци. Овој чекор фаќа непропорционален дел од грешките восредини за прикажување на киосккаде модулите се заменуваат на терен, често од некомплетна документација.
Чекор 6 - Реплицирајте ги условите на теренот на клупата.Екранот што работи во лабораторија, но не успева да се распореди, речиси секогаш има термичка или вибрациона основна причина. Конекторот што е маргинален на 22 степени може целосно да се отвори на 55 степени. Применете контролирана топлина за време на тестирањето на клупата - дефект што се појавува над одредена температура директно го идентификува термичкото проширување како механизам.
Поправка или замена? Рамка за одлуки
Поправка има смисла когадефектот е локализиран на една заменлива компонента - кабел, низа за позадинско осветлување, ажурирање на фирмверот - модулот е дел од системот каде што набавката на замена вклучува значителен прекин или редизајнирање, а цената на поправката е очигледно помала од нова единица.
Замената има повеќе смисла когаповеќе симптоми се појавуваат истовремено. Слабото позадинско осветлување, абењето на конекторот и појавувањето на слики заедно е сигурен показател за крајот на работниот век, а не за една грешка што може да се поправи. Замената исто така има смисла кога тековниот модул нуди подобри спецификации - поголема осветленост, поширока работна температура, подобра заштита од навлегување - што би го намалило товарот за одржување во иднина.
Пред да се посветите на која било патека, поработете ги овие пет прашања:
- Дали е ова прв неуспех на единицата или претходно не успеа?
- Дали дефектот е ограничен на една, заменлива компонента?
- Дали вкупниот трошок за поправка - делови, работна сила и прекини - останува јасно под цената за замена?
- Дали поправената единица реално ќе издржи преку преостанатиот услов за услуга на системот?
- Дали сегашната замена нуди значително подобри спецификации за оваа апликација?
Ако три или повеќе одговори фаворизираат замена, тоа е генерално појасниот пат. Прелистајте го целоснопалета на производиилиразговарајте со специјалистза изворите. За контексти за малопродажба и знаци,прилагодени LCD конфигурации за малопродажни знацичесто дава подобра долгорочна-економија отколку директна-за-замена на лајкови.
Превентивно одржување
- Контроли на животната средина:Распоредете во рамките на номиналниот опсег на температура и влажност на модулот, користејќи ги најлошите-услови за планирање. Во средини со висока- влажност, запечатените куќишта со потврдени IP рејтинзи се услов, а не мерка на претпазливост.
- Управување со енергија:Користете регулирани резерви со хардверска заштита од пренапони. Избегнувајте постојано вклучување на позадинските светла при максимална осветленост - адаптивната контрола на осветленоста го намалува абењето на LED без видливо влијание врз употребливоста.
- Планирани инспекции:Месечно - проверувајте ги седиштата на конекторот и барајте кондензација. Квартално - изврши шема за дијагностички тест и потврдете го напонот на напојување под оптоварување. Годишно - проверувајте го бранувањето на доводот и проверувајте ги оптичките слоеви за раслојување или стареење на поларизаторот.

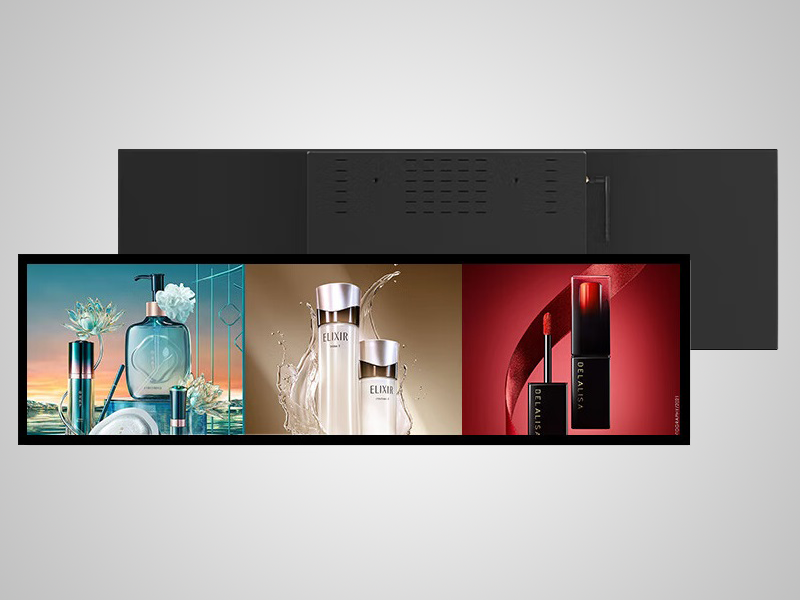

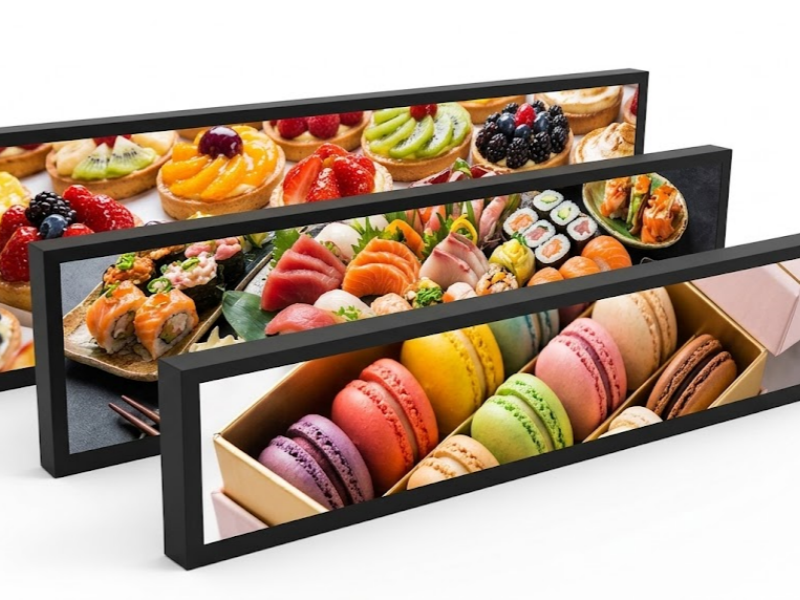

Затерминал за само-послужувањераспоредувањата се извршуваат континуирано во-средини со голем сообраќај, кварталната проверка е активноста за одржување со најголема-вредност.Истегнати LCD екрани кои се користат во средини на супермаркетисе соочуваат со специфична изложеност на влажност и хемикалии за чистење кои стандардните распореди за одржување можеби не се целосно опфатени.
Најчесто поставувани прашања
Мојот LCD покажува бел екран - дали панелот е скршен?
Не мора. Белиот екран е почесто неуспех во комуникацијата или иницијализацијата отколку физичко оштетување. Потврдете ја конфигурацијата на протоколот - бауд-стапка, режимот SPI или адресата I2C - во однос на листот со податоци на модулот. Ова е особено важно по ажурирање на фирмверот или замена на таблата каде што поставките можеби не се префрлени правилно.
Како да кажам дали позадинското осветлување или LCD панелот не успеа?
Заблескајте со фенерче на површината на екранот под агол во затемнета просторија. Ако можете да видите слаба слика, панелот правилно произведува излез и само позадинското осветлување не успеа. Воопшто нема слика под фенерче значи дека дефектот е во панелот, таблата на возачот или патеката на сигналот меѓу нив.
Може ли да се поправи треперењето на екранот без да се замени модулот?
Во повеќето случаи, да. Треперењето најчесто е предизвикано од лабав кабел со лента, маргинален спој за лемење или прекумерно бранување на снабдувањето. Повторното поставување на конекторите и проверката на стабилноста на напонот за напојување под оптоварување ги решава повеќето поплаки за треперење пред да биде потребна каква било замена на компонентата.
Дали е безбедно да се напојува екран кој бил изложен на влага?
Не. Оставете го модулот целосно да се исуши во средина со ниска-влажност пред да се напојува. Напојувањето со влажен дисплеј ризикува корозија на електродата и кратки споеви што може трајно да го оштетат панелот.
Зошто мојот дисплеј работи на клупата, но не успева на теренот?
Испрекинатото поле-само неуспесите се речиси секогаш предизвикани од термичка експанзија при работна температура, од вибрации-индуцирана интермитенција на конекторот или кондензација при стартување. Реплицирајте ја вистинската средина за распоредување - температура, вибрации, влажност - за време на тестирањето на клупата. За насоки за избор на хардвер кој поконзистентно се справува со тешки услови,овој преглед на опциите за LCD екран со високи-перформансиги опфаќа разликите во спецификациите кои се најважни.
Заклучок
Неуспесите на LCD модулот се читливи откако ќе знаете што да барате. Темниот панел, треперењето на екранот, погрешниот излез - секој се мапира на податлив список на веројатни причини и структуриран дијагностички процес побрзо ја наоѓа вистинската грешка отколку случајно заменување на компонентите. Истиот процес, исто така, јасно ви кажува кога поправката е завршена и замената е вистинскиот одговор.
